模具監視器工作原理

模具監視器（又稱模具監控器，模具保護器，模具電子眼）是利用圖像對比的原理來起到監視與保護模具的作用。簡單的說， 模具監視器就是一臺工業電腦加上一臺工業相機， 拍了OK的圖片保存在電腦里面，生產過程中，每次都在固定的時間在拍圖片與電腦里面保存的圖像比較一下， 看一下實時圖片是否與基電腦里保存的準圖片有差別，圖像差別大過設定的參數就會報警。

模具監視器一般保存2張基準照片， 第一次是開模后，頂出前， 保存一張OK有產品的照片，生產過程中每次都在頂出前進行一次對比，檢測產品是否缺膠，少做，批鋒，或者粘前模； 發現有不同，就會停止頂出，并且報警。第二次是頂出后，合模前， 保存一張模具表面干凈可以合模的圖片，以后每次都在合模前檢測產品/水口是否掉落，頂針/斜頂/行位是否到位，鑲件等是否安裝到位等等；發現有不同，就會停止合模，并且報警。

由此可見，模具監視保護器就像一個人工智能電子眼在注塑機旁邊實時監視生產產品質量和保護模具。

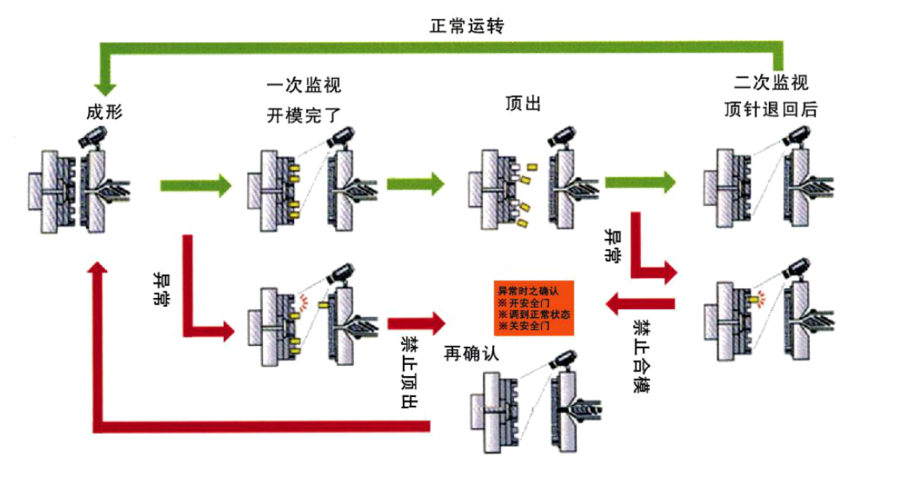

節百力模具監視器工作原理示意圖

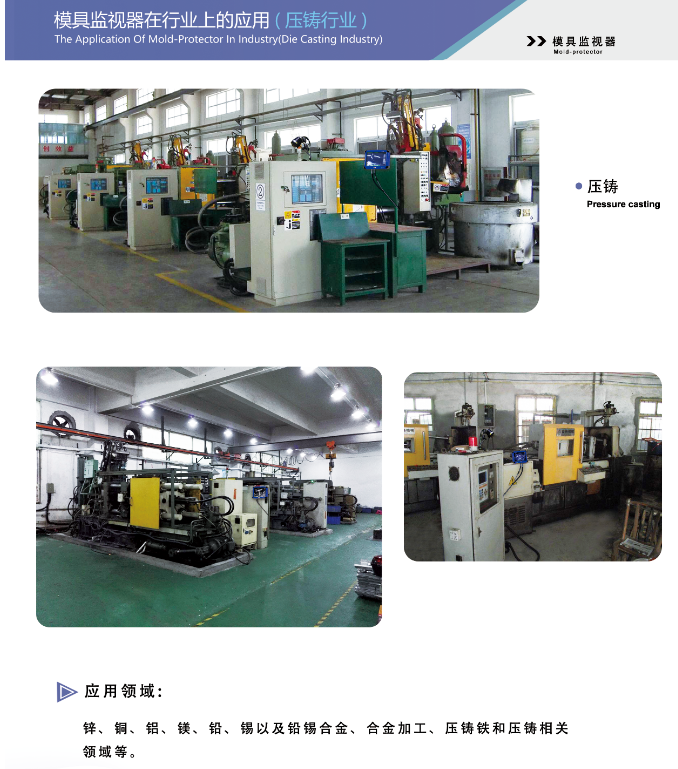

節百力模具監視器現場安裝圖
