模具監視器的使用方法

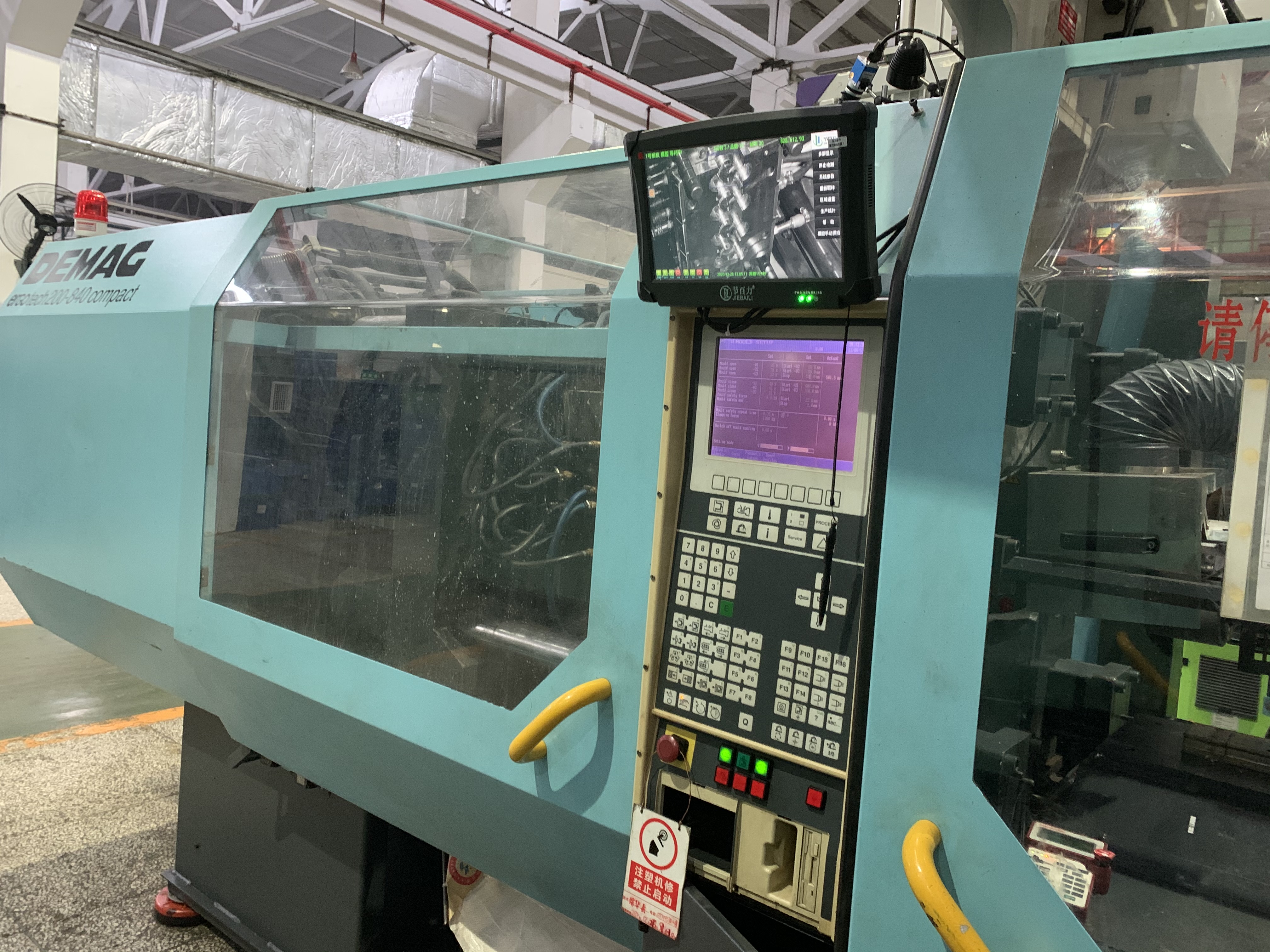

1：首先微調固定相機磁座的位置，確保需要監控的區域可以在屏幕中間，微調相機上鏡頭的光圈和焦距，確保檢測對象能清晰顯示在模具保護器屏幕上。

2：按下“檢測”按鈕，讓注塑機工作一個周期，此時也要注意觀察延遲時間，確認延遲時間是否太長或太短，模板學習過程必須有人觀看，確認模具上沒有東西。

太長：指頂針已歸位，機械手已移出監控區。此時，系統延遲尚未結束，視為延遲太長。此時，應按下“監視設置”縮短跳出窗口的第二次延遲。

太短：指此時頂針或機械手仍在移動，延遲時間已結束，此時視為延遲太短，此時也應按下“監視設置”在跳出窗口中調整第二次延遲。

3:注塑機必須保持在注塑機的位置“手動狀態”或者“半自動狀態”，因?yàn)楫?dāng)點擊“監控一次設置”或者“二次設置監控”之后，系統就在那里“停止監視”狀態，點擊“監控一次設置”或者“二次設置監控”此時，屏幕上會出現相應的模板圖片和需要確認的區域。注意觀察所有需要確認的區域是否有矩形框架或多邊形框架。如果沒有，應及時調整，并調整相應檢測區域的靈敏度。

4：點擊屏幕下方“顯示所有忽略報警點”看看是否忽略了需要確認的區域，模具監視器上如果有，應點擊屏幕下方的區域“刪除所有忽略報警點的報警點”按鈕，刪除被忽略的區域。

5：完成以上四步后，按下以下步驟“完成ROI設定”按鈕，模具監控器系統開始進入監控狀態。
